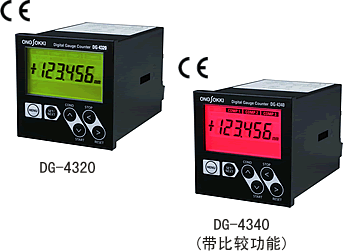

ONOSOKKI小野测器位移传感器用计数器DG-4340

ONOSOKKI小野测器位移传感器用计数器DG-4340计数器DG-4320/4340与数码尺规传感器连接，通过传感器可精密测量并表示数据。另外新增了计算，条件保存等测量所需功能，在生产线上也可发挥效益。

DG-4320的各种计算结果可通过BCD形式输出。DG-4340在此基础上还具备比较功能。计数器DG-4320/4340与数码尺规传感器连接，通过传感器可精密测量并表示数据。另外新增了计算，条件保存等测量所需功能，在生产线上也可发挥效益。

DG-4320的各种计算结果可通过BCD形式输出。DG-4340在此基础上还具备比较功能。

提供多种计数功能使用灵活

增倍功能 可选择输入脉冲的1，2，4倍。

系数设定功能 实测值可乘以任意设定的系数值。

偏移量设定功能 实测值可加入任意设定的偏移量值。

小数点位置变更功能 与传感器的分辨率无关，可变更小数点的位置。

计算功能 测量中，可计算并表示出最大值，最小值，最大差范围值(最大值-最小值)

设定条件保存功能 设定的系数，偏移量等条件数据，可分别保存4组。

数码尺规以外还可连接编码器

BCD方式数据输出

3通道比较功能可区分多个档次的检测(仅限DG-4340

型号 DG-4320 DG-4340

显示器 LED型段，点阵复合显示器，2背景色，6位数字表示

表示范围 0～±199999 (0.5 µm分辨率设定时，最小位表示0或5)

适用传感器 本公司的各种尺规(不包括GS-3800系列)

2相及1相矩形波电压输出型的本公司传感器(编码器)

传感器用电源输出　DC 5 V ±10 %，200 mA

分辨率 0.5 µm、1 µm、10 µm共3种*1

输入信号 2相相位差矩形波，1相矩形波电压输出(可选择设定)

输入频率范围 DC ～300 kHz

表示数据 瞬时值，最大值，最小值，最大差范围值(最大值-最小值)

计算功能 偏移量设定功能，系数设定功能，增倍功能，小数点位置变更功能

数码输出 BCD形式输出，更新时间10 ms，集电极开路输出(可设定正负逻辑)

比较 ― 3通道，半导体继电器方式

上下限设定，OK/NG设定

背景色表示判定结果

条件保存 可保存4组设定条件

外观尺寸/重量 72(W) × 72(H) × 114(D) mm/约320 g

电源电压 AC 100～240 V

使用温度范围 0 ℃～＋40 ℃　约 6 VA (AC 100 V时)

保存温度范围 －10 ℃～＋55 ℃

选配件

DG-0430 (传感器用电源 DC 12 V 150 mA)，AA-8101(BCD 信号电缆 3 m)

AA-8101 BCD 信号电缆 3 m（DA-4130 D/A转换器用）

AA-8103 BCD 信号电缆 3 m（RQ-1410 连接打印机用）

AA-8107 BCD 信号电缆 3 m（一端为开放端）

AX-2050N (电源电缆 3 m)
